UXC、TW、TZ、UX、XZ

自動販売機用シリンダー(UXC、TW、TZ、UX、XZ)の種類

ドリル破壊対策(※)欄内のレベルは、ドリル破壊対策におけるセキュリティレベルです。

製品 シリンダー 特徴 キャップ
材質
内筒
材質
断面
イメージ図
ドリル破壊
対策(※)
UXC UXC 焼入ドームキャップ
( 8mm厚 )
ステンレス焼入 真鍮 アイコン 高レベル
TW TW10 焼入キャップ
( 7.8mm厚 )
ステンレス焼入 真鍮 アイコン 高レベル
TW30 焼入キャップ( 7.8mm厚 )
超硬ピン複数内蔵
ステンレス焼入 真鍮 アイコン 最高レベル
TZ TZ10 焼入ドームキャップ
内筒一体型
ステンレス焼入 アイコン 最高レベル
UX UX13 焼入ドームキャップ
( 8mm厚 )
ステンレス焼入 真鍮 アイコン 高レベル
XZ XZ47 焼入回転ドームキャップ
( 8mm厚 )
ステンレス焼入 真鍮 アイコン 高レベル
XZ37H 焼入キャップ ( 4mm厚 ) 快削鋼焼入 真鍮 アイコン 高レベル
XZ32 スタンダード型 真鍮 アイコン 対策なし

(※)ドリル破壊対策:対象の破壊行為をはじめてから、解錠できるまでの時間(当社独自による試験結果)をもとに、セキュリティ対策におけるシリンダー強度の目安をあらわします。また、この試験結果は当社独自のものであり、実際に犯行が行われた時点での耐破壊性能を保証するものではありません。

UXCの製品概要

UXCの特長

硬化処理を施したキャップで表面を覆った、破壊に強い高性能な産業機器用のシリンダー錠です。可変シリンダーなので、キーを紛失したり、担当者がかわる時に必要だったシリンダー錠の交換が一切不要になりました。

  • キー紛失などの際、シリンダー錠を交換せずに、簡単な操作で新たなキーに変換することで、紛失したキーを使えなくできます。
  • 担当者がかわる時や管理するグループをかえたい時、キーを変換することで簡単に対応できます。
  • 表面を焼入れ処理されたキャップで覆っているため、ドリルやホールソーなど工具による破壊にも強くなっています。
  • 4列13タンブラーを配し、ディンプル構造としては最高の対ピッキング性能を有しています。
  • 自販機工業会規格サイズなので自販機はもちろんのこと、あらゆる産業機器で使いやすいサイズになっています。

UXCのキーチェンジの方法


UXCの参考サイズ


TWの製品概要

TWの特長

簡単操作の可変シリンダー錠が、シリンダー錠の交換を不要にしました。これでキーを紛失したり、担当者がかわる時などに必要だったシリンダー錠の交換が一切不要になりました。

  • キー紛失などの際、シリンダー錠を交換せずに、簡単な操作で新たなキーに変換することで、紛失したキーを使えなくできます。
  • 担当者がかわる時や、管理するグループをかえたい時、キーを変換することで簡単に対応できます。
  • 複製の極めて困難な特殊キー形状です。
  • ピッキング性能はディンプルシリンダーをはるかに超えた日本最高のセキュリティを誇り、その他の暴力破壊などでも最高レベルのセキュリティ性能を備えております。
  • 自販機工業会規格サイズなので自販機はもちろんのこと、あらゆる産業機器で使いやすいサイズになっています。

可変シリンダーとは

簡単操作のキーチェンジ

チェンジキーと新しい子鍵を順番に差し込むだけでキーチェンジができ、緊急時にも迅速な対応が可能です。

豊富な鍵番号グループの中で変更や戻しが自由自在

数百万種の鍵番号の中から専用番号と変換できる番号グループを登録。その鍵番号がグループ内で自由に何回でもキーチェンジが可能です。

万が一の不正を考慮したキーシステム

使用中の子鍵に対応したチェンジキーでしかキーチェンジの操作を行えないため、別のチェンジキーを所有している第三者が、不正にキーチェンジ操作を行うことはできません。

TWの変換の方法(キーチェンジの方法)


ご使用中のスタンダードキー(子鍵)に対応しているチェンジキーをシリンダー錠に差込み、右方向に90度回し、引き抜きます。


チェンジするスタンダードキー(子鍵)を差込み左方向へ戻します。ゆっくり回してください。


スタンダードキー(子鍵)を引き抜きます。これで新しい鍵に変更されました。

産業機器用シリンダー錠では最高の耐ピッキング性能


2列のキー山ライン上に斜めカットされた特殊キーに対応した方向性を持つタンブラーを配し、正確に3次元で合わない限り解錠できない革新的な高セキュリティ構造になっています。これにより、従来のピッキング工具では全く不可能と断言できるくらいの日本で最高のレベルを実現しています。

シリンダー錠参考サイズ


選べる2つのグレード

ドリル破壊対策(※)欄内のレベルは、ドリル破壊対策におけるセキュリティレベルです。

シリンダー錠 特徴 キャップ材質 内筒材質 ドリル破壊対策(※)
TW10 焼入キャップ(7.8mm厚) ステンレス
焼入MIM
真鍮切削焼入 高レベル
TW30 焼入キャップ(7.8mm厚)
超硬ピン複数内蔵
キャップをはずされてもドリルに強い
ステンレス
焼入MIM
真鍮切削焼入
超硬ピン内蔵
最高レベル

(※)ドリル破壊対策:対象の破壊行為をはじめてから、解錠できるまでの時間(当社独自による試験結果)をもとに、セキュリティ対策におけるシリンダー強度の目安をあらわします。また、この試験結果は当社独自のものであり、実際に犯行が行われた時点での耐破壊性能を保証するものではありません。

TZの製品概要

TZの特長

キャップから本体内部までがステンレスの一体構造で使いやすく、破壊に強い高性能な産業機器用のシリンダー錠です。

  • キャップから本体内部までがステンレスの一体構造で、焼入れによる硬化処理がしてあるので、ドリルなど工具による破壊にも強くなっています。
  • 3列13タンブラーを配し、ピッキングに強くなっています。
    キー穴部を最小にし、さらに球面形状になっているため工具破壊などで位置決めがしにくくなっています。
  • リバーシブルキーの採用で使いやすくなっています。
  • 番号違いは豊富で、万全の管理を行っております。
  • 自販機工業会規格サイズなので自販機はもちろんのこと、あらゆる産業機器で使いやすいサイズになっています。

TZの参考サイズ


UXの製品概要

UXの特長

硬化処理を施したキャップで表面を覆った、破壊に強い高性能な産業機器用のシリンダー錠です。

  • 表面を焼入れ処理されたキャップで覆い、ドリルやホールソーなど工具による破壊にも強くなっています。
  • 4列13タンブラーを配し、ディンプル構造としては最高の対ピッキング性能を有しています。
  • キャップ表面が球面形状になっているため工具破壊などで位置決めがしにくくなっています。
  • リバーシブルキーの採用で使いやすくなっています。
  • 番号違いは豊富で、万全の管理を行っております。
  • 自販機工業会規格サイズなので自販機はもちろんのこと、あらゆる産業機器で使いやすいサイズになっています。

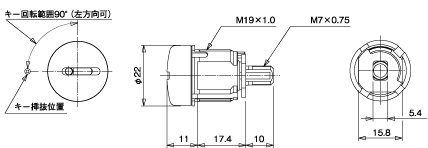

UXの参考サイズ


XZ47、XZ37Hの製品概要

XZ47、XZ37Hの特長

硬化処理を施したキャップで表面を覆った、破壊に強い高性能な産業機器用のシリンダー錠です。

  • 表面を焼入れ処理されたキャップで覆い、ドリルやホールソーなど工具による破壊にも強くなっています。
  • 硬化表面キャップは3種類あり、用途や設置場所に応じて選ぶことができます。工具破壊の際に一緒に回転する「XZ47タイプ」、固定の肉厚タイプ「XZ37H Type-A」、固定の標準肉厚タイプの3種類です。
  • 2列10タンブラーを配し、ピッキング対策に効果的なディンプルシリンダー錠です。
  • リバーシブルキーの採用で使いやすくなっています。
  • 番号違いは豊富で、万全の管理を行っております。
  • 自販機工業会規格サイズなので自販機はもちろんのこと、あらゆる産業機器で使いやすいサイズになっています。

XZ47、XZ37Hの参考サイズ


XZ32の製品概要

XZ32の特長

自販機や産業機器用の標準的な産業機器用のディンプルシリンダー錠です。

  • 2列11タンブラーを配し、ピッキング対策に効果的なディンプルシリンダー錠です。
  • リバーシブルキーの採用で使いやすくなっています。
  • 番号違いは豊富で、万全の管理を行っております。
  • 自販機工業会規格サイズなので自販機はもちろんのこと、あらゆる産業機器で使いやすいサイズになっています。

XZ32の参考サイズ
